所謂同相繞組的判定就是在電動機的6個出線端中判斷那兩個端子屬于同一相繞組。
(1)萬用表法其原理就是用萬用表測端子間的電阻。若兩個端子屬于同一相繞組,其端子間有一定的阻值;若兩個端子不屬于同一相繞組,其端子間阻值為∞。測量時,應先檢查好儀表,選擇R x l擋并進行歐姆調零;然后用兩個表筆.任意接觸電機的兩個端子,如果儀表顯示有一定的阻值,則這兩個端子為同相,將判斷出的端子做好記號,再繼續判定其他端子。如果儀表顯示的阻值為∞,則這兩個端子為異相;這時保持一個表筆位置不動,另一表筆去接觸其他4個端子,直到找出同相端為止。

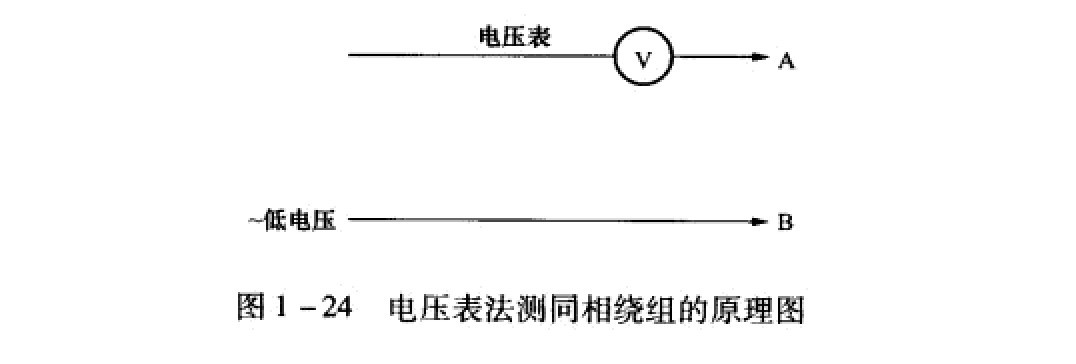

(2)電壓表法其原理就是通過測電壓來判定同相。電壓表法測同相繞組的原理圖如圖1一24所示。

圖1 -24為一測量交流低電壓的電路,現在由于電路是斷路狀態,所以電壓表上沒有數值。當用A, B兩端任意接觸電動機的任意兩個端子時,若這兩個端子屬于同一相繞組,其繞組就會使測量電路成為通路,這時電壓表上就會有數值。這種方法主要的問題是安全.使用時一定要注意防止觸電,所以被測電壓一定是安全電壓。
(二)同名端的判定
